Standart Netzteil IK88

Industrie und handelsKammer  1988

1.0   Schaltplan 1.1   Funktonions Erklärung

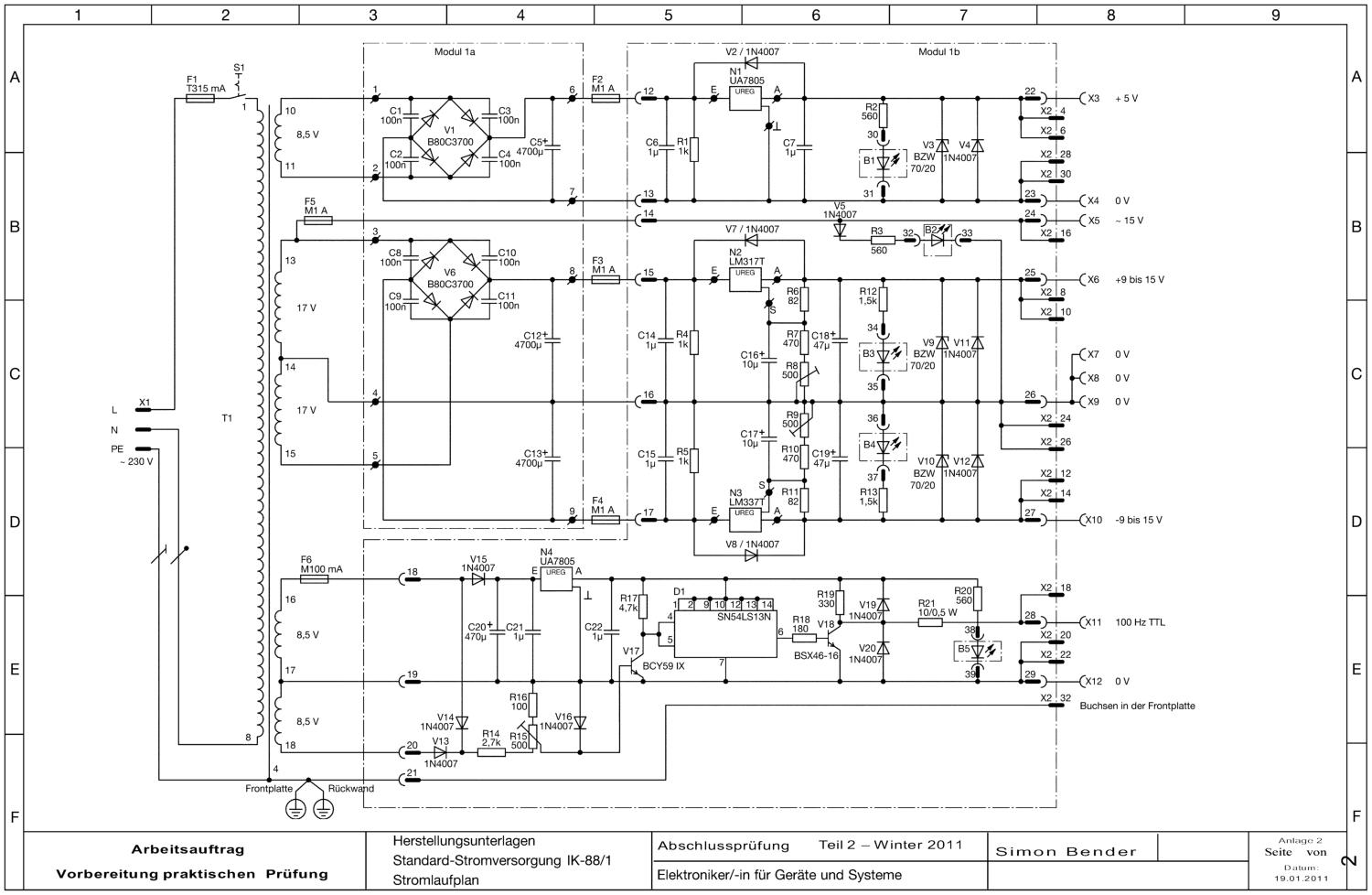

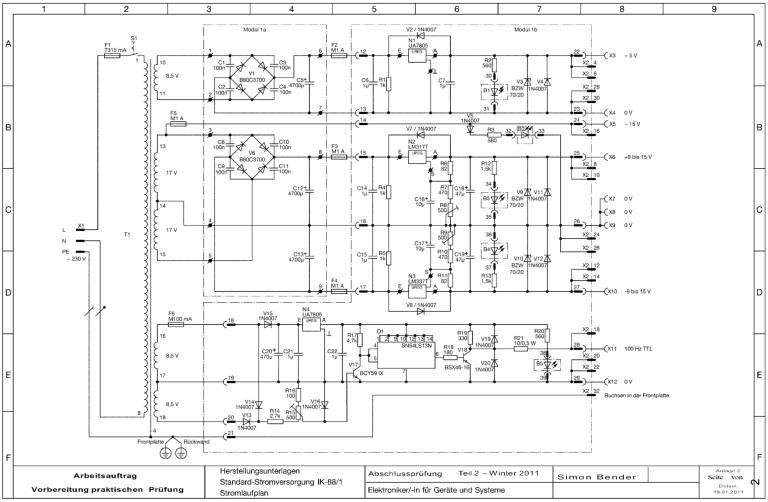

1.0   Schaltplan Download / Stromversorgung von S4 1680 b 01

Hier im Bild sind die Buchsen & LED mit einen 2 Komponenten-Kleber verbunden worden wegen mehr Stabilität

1.1   Funktonions Erklärung +5 Volt Festspannungsregler 7805 Spannungsregler 7805   1. Wie groß ist der Grenzwert für die Eingangsspannung?   2. Welche Spannung empfiehlt der Hersteller am Eingang des Wandlers?   3. Wie groß ist der maximale Nenn-Ausgangsstrom?   4. In welchem Bereich kann die Ausgangsspannung schwanken, wenn die Eingangsspannung im       Bereich zwischen 7V und 20V liegt und der Strom Io am Ausgang des Reglers zwischen 5mA und      1A schwanken kann. Die Sperrschichttemperartur TJ liegt dabei im Bereich zwischen 0 und 125°C.     5. Ist der Regler Kurzschluss sicher?   6. Auf weichen Wert ist der Kurzschluss-Strom bei TJ =25°C begrenzt?   7. Kann der Regler thermisch überbelastet werden?   8. Wie groß ist die Dropout Spannung (typisch)?   9. In welchem Betriebsbereich sollte sich die Eingangsspannung liegen, entsprechend der       Empfehlung des Herstellers? 10. Wie weit ändert sich die Ausgangsspannung am Regler, wenn sich die Eingansspannung im       Bereich VI = 8 V to 12 V ändert? 11. Um wie viel Volt darf die Ausgangsspannung positiver sein als die Eingangsspannung? 12. Welche Aufgabe hat C6? 13. Welche Aufgabe hat C7? 14. Welche Aufgabe hat V2? 15. Welche Aufgabe hat die Subpressor Diode V3? 16. Welche Aufgabe hat die Diode V4? Info: Load Transient Response: Die Load Transient Response gibt das transiente Verhalten der Ausgangsspannung nach sprunghafter Laständerung wieder. Dropout Voltage: Bei zu niedriger Spannungsdifferenz zwischen dem Eingang und dem Ausgang wird die Funktion des Reglers beeinträchtigt. Als Dropout Voltage wird jene minimal Spannungsdifferenz zwischen Eingang und Ausgang bezeichnet, die für einen korrekten Betrieb des Spannungsreglers notwendig ist. Suppressordioden, auch Transient Voltage Suppressor Diode (TVS-Diode) genannt, sind Bauteile zum Schutz der Ein- und Ausgange elektronischer Schaltungen vor kurzzeitigen Überspannungsimpulsen (Spannungstransienten), wie sie durch Schattvorgange im Netz oder nahe Blitzschlag auftreten. ANTWORTEN PDF /
